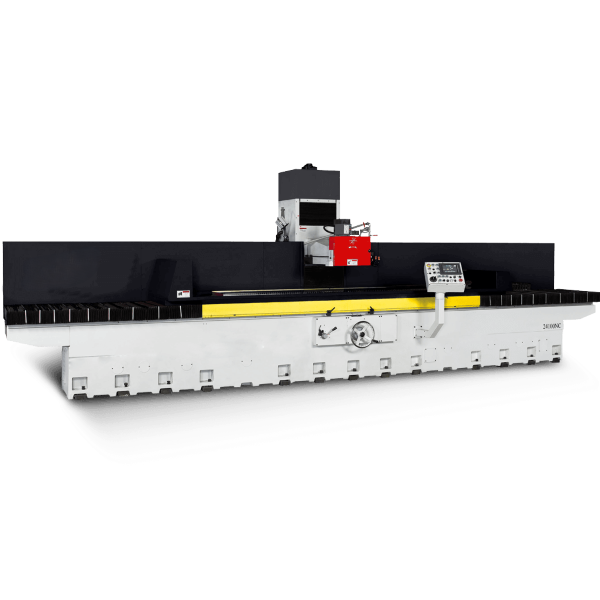

E-2060
平面磨床- 特點
- 靜動壓式主軸穩定供應油壓支撐主軸，主軸迴轉 偏擺量小於 0.002 mm，剛性大於 50 kgf/um，此特性適用於輕磨削、重磨削。
- 軸承式主軸具有高精度、無震動、溫昇低等特性。
- 主軸軸端偏擺小於 0.002 mm。
- X導軌採用精密人工剷花，油膜潤滑技術,搭配Turcite-B超耐磨材料，確保定位精度和使用壽命
- T 型底座、床台、鞍座採用米漢納鑄鐵一體鑄造 ，經過回火及應力消除處理，確保機器結構穩定及避免負載時產生變形。
產品特點
- 靜動壓式主軸穩定供應油壓支撐主軸，主軸迴轉 偏擺量小於 0.002 mm，剛性大於 50 kgf/um，此特性適用於輕磨削、重磨削。
- 軸承式主軸具有高精度、無震動、溫昇低等特性。
- 主軸軸端偏擺小於 0.002 mm。
- X導軌採用精密人工剷花，油膜潤滑技術,搭配Turcite-B超耐磨材料，確保定位精度和使用壽命
- T 型底座、床台、鞍座採用米漢納鑄鐵一體鑄造 ，經過回火及應力消除處理，確保機器結構穩定及避免負載時產生變形。
產品規格 (*為可選配項目)
| GROUP | ITEM | E-2060 |
|---|---|---|
| 工作範圍 | 最大研磨長度 | 1550 mm |
| 最大研磨寬度 | 500 mm | |
| 主軸中心至工作檯面距離 | 600 mm | |
| 工作台尺寸 寬 x 長 | 500x1,500 mm | |
| 工作台最大荷重 | 850 kg | |
| T型槽 寬度/槽數 | 14 mm/3 | |
| 砂輪軸規格 | 尺寸 外徑/寬/內徑 | Ø405/50/Ø127 |
| 主軸最大轉/功率/扭力 | 1,800 rpm/5.625 kW/36 Nm | |
| 左右液壓進給(X軸) | X軸液壓移動行程 | 1,600 mm |
| 工作臺移動速度 | 3~25 m/min | |
| 前後自動進給(Z軸) | Z軸自動進給行程 | 550 mm |
| 快速進給 | 1,710 mm/min | |
| 上下自動進給(Y軸) | Y軸自動進給行程 | 500 mm |
| 最大進給速度 | 2.5 m/min | |
| 機床尺寸 | 占地面積 長x寬x高 | 4,500x2,230x2,280 mm |
| 機器重量 | 7,100 kg |
