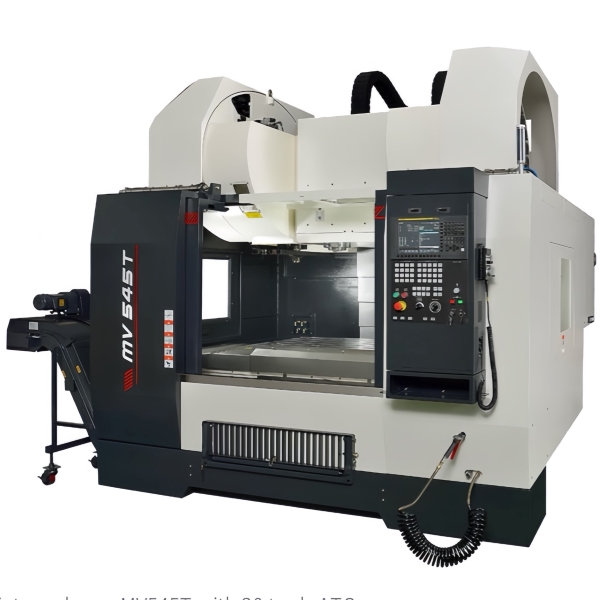

MV445T / MV550T

雙主軸同動

特點: 直結式主軸及標準兩面拘束BBT主軸鼻端，確保低噪音，低振動特性及提升抓刀剛性及精度。; 主軸鼻端偏擺精度1 um,主軸測試棒200 mm 偏擺精度 6 um。; 儲刀倉獨立固定結構，提升支撐穩定，大幅降低換刀時對主軸箱及立柱的震動及受彎曲扭矩之影響。; 高精密預拉大尺寸滾珠導螺桿直徑40 mm，增加傳動系統剛性，提供高切削能力及可靠度。; BIG-PLUS 兩面拘束主軸為標準附件兩面拘束確保主軸兩面的確實接觸提高切削剛性加工精度。; 適用於高速切削及重切削加工。; 雙螺旋排屑機，提升切屑移除率與切屑節能管理(標配)。

加入詢問單 (0)

產品特點

直結式主軸及標準兩面拘束BBT主軸鼻端，確保低噪音，低振動特性及提升抓刀剛性及精度。

主軸鼻端偏擺精度1 um,主軸測試棒200 mm 偏擺精度 6 um。

儲刀倉獨立固定結構，提升支撐穩定，大幅降低換刀時對主軸箱及立柱的震動及受彎曲扭矩之影響。

高精密預拉大尺寸滾珠導螺桿直徑40 mm，增加傳動系統剛性，提供高切削能力及可靠度。

BIG-PLUS 兩面拘束主軸為標準附件兩面拘束確保主軸兩面的確實接觸提高切削剛性加工精度。

適用於高速切削及重切削加工。

雙螺旋排屑機，提升切屑移除率與切屑節能管理(標配)。

GROUP	ITEM	MV445T	MV550T
工作範圍	三軸行程	510x550x600 mm	560x550x600 mm
	主軸鼻端至工作台面距離	100~700 mm
	工作台尺寸	1,100x550 mm
	工作台最大荷重	900 kg
	T型槽寬度/槽數/節距	18 mm/5 m/100 mm
主軸規格	主軸型式	BBT40,DDS,Grease 直結式油脂潤滑	BBT50,Belt,Grease 皮帶式油脂潤滑
	雙主軸	Simultaneous Travelling 雙主軸同動
	主軸數量	2 spindles
	主軸中心距	450 mm	550 mm
	主軸最大轉速	12,000 rpm	6,000 rpm
	主軸最大功率	18.5 kw (S3-15%)	18.5 kw (S3-25%)
	主軸最大扭力	118 Nm (S3-25%)	236 Nm (S3-25%)
三軸傳動	快速移動速率	24/24/12 m/min
	三軸伺服馬達功率	4/4/6 kW
	滾柱線性滑軌尺寸	45x8 Blocks/55x4 Blocks/Box Way
	導螺桿直徑	50/50/50 mm
自動換刀裝置	刀具選擇	Swing Arm Type, Random and Shortest Selection 雙向就近選刀
	儲刀倉刀具數	30
	最大刀具直徑有/無鄰刀	Ø75/Ø150 mm	Ø110/Ø220 mm
	最大刀具長度	200 mm
	最大刀具重量	7 kg	25 kg
	換刀時間	4.5 sec	5.5 sec
國際標準	定位精度	0.007 mm
國際標準	重覆精度	0.005 mm
切削水系統	水箱容量	400 L
	主軸環噴泵及沖屑泵	70 L/min, 3 bar x3
	主軸中心給水	*20/50/70 bar (Opt)
潤滑	主軸潤滑	Grease 油脂潤滑
潤滑	溫昇控制	*主軸冷卻 (Opt)
機床尺寸	占地面積　寬度ｘ深度ｘ高度	3,220 x 3,170 x 3,220 mm
機床尺寸	機器重量	13,500 kg	14,000 kg
